SHENGFAPeças de usinagem CNC de aço inoxidávelsão projetados para montagens industriais que exigem conexões roscadas, furos de montagem de precisão e superfícies de contato usinadas com precisão.
O adaptador de flange roscado combina uma interface de montagem aparafusada com uma conexão roscada central. Torneamento CNC, furação, escareamento e rosqueamento interno formam a sequência principal de usinagem.
| Parâmetro | Especificação |
|---|---|
| Tipo de peça | Adaptador de flange roscado usinado em CNC |
| Material primário | Aço inoxidável |
| Materiais alternativos | Aço carbono, liga de alumínio |
| Estrutura principal | Flange circular com ressalto central elevado |
| Recursos de montagem | Seis furos escareados |
| Conexão central | Rosca interna com ombro de localização |
| Operações de usinagem | Torneamento CNC, furação, escareamento, rosqueamento interno |
| Condição da superfície | Acabamento metálico usinado |
| Dimensões e tolerâncias | De acordo com desenho de engenharia |
| Especificações de rosca | Diâmetro, passo e tolerância designados |
| Serviço de fabricação | Usinagem OEM e ODM |
As dimensões do flange, as posições dos furos, as tolerâncias das roscas, a planicidade e a rugosidade da superfície são definidas pelo desenho do componente.
A seleção de materiais para peças de usinagem CNC de aço inoxidável depende da exposição à corrosão, carga mecânica, requisitos de peso e especificações de usinagem.
| Material | Características | Aplicações Típicas |
|---|---|---|
| Aço inoxidável SUS304 | Resistência geral à corrosão, boa conformabilidade e amplo uso industrial | Acessórios industriais, conectores roscados e componentes de montagem |
| Aço inoxidável SUS316L | Resistência melhorada a muitos ambientes contendo cloreto em comparação com SUS304 | Componentes expostos a condições corrosivas mais exigentes |
| Aço carbono | Disponível em diferentes graus e níveis de resistência; proteção contra corrosão pode ser necessária | Montagens mecânicas com requisitos definidos de resistência e custo |
| Liga de alumínio | Menor densidade que o aço e boa usinabilidade | Componentes leves onde os requisitos de resistência e desgaste da rosca permitem |
O SUS304 é adequado para muitas aplicações industriais em geral, enquanto o SUS316L pode ser selecionado para ambientes que envolvem maior exposição a cloretos. O aço carbono e a liga de alumínio oferecem alternativas quando as propriedades mecânicas, o peso ou o custo têm prioridade sobre a resistência à corrosão do aço inoxidável.
Os seis furos escareados fornecem a interface de montagem aparafusada do flange. O diâmetro do furo, o ângulo de escareamento, o diâmetro do círculo primitivo e as tolerâncias de posição seguem o desenho do conjunto correspondente. A colocação precisa dos furos suporta o alinhamento com os pontos de montagem correspondentes.
A saliência elevada abriga a rosca interna principal. O diâmetro da rosca, passo, profundidade e tolerância determinam a compatibilidade com o componente correspondente. O ressalto de localização fornece uma referência de assentamento quando exigido pelo projeto de montagem.
O torneamento CNC forma o perfil circular do flange e a geometria da face final. O diâmetro externo especificado, a concentricidade, a planicidade e a rugosidade da superfície determinam a precisão dimensional da peça acabada. Superfícies de encaixe funcionais podem receber acabamento adicional quando exigido pelo desenho.
Para peças de usinagem CNC de aço inoxidável, a seleção do material deve levar em consideração o ambiente operacional e as condições de fixação.
O SUS304 cobre muitas conexões industriais gerais. SUS316L é uma opção para aplicações com maior exposição a meios contendo cloreto. O aço carbono pode ser adequado para montagens que exigem propriedades mecânicas específicas, enquanto a liga de alumínio pode reduzir o peso do componente.
O engate da rosca, as cargas de fixação, o desgaste da superfície de contato e o risco de escoriações também afetam a seleção do material. Para conjuntos roscados de aço inoxidável, fixadores compatíveis e práticas de montagem apropriadas ajudam a reduzir danos às roscas durante a instalação.
SHENGFAprocesso de usinagempara adaptadores de flange de aço inoxidável abrange torneamento, furação, escareamento, rosqueamento interno e acabamento de bordas.
Os parâmetros de corte e a geometria da ferramenta são selecionados de acordo com o tipo de aço inoxidável e as dimensões do recurso. Manter condições de corte eficazes ajuda a limitar o endurecimento por trabalho, enquanto o escoamento de cavacos e o gerenciamento da refrigeração suportam uma usinagem estável.
Roscas internas requerem controle de diâmetro, passo, profundidade e ajuste. Os seis furos de montagem devem atender aos requisitos de posicionamento e escareamento especificados. A rebarbação remove bordas indesejadas ao redor de furos, escareadores e aberturas roscadas sem alterar as dimensões funcionais.
O componente de referência possui acabamento metálico usinado com marcas de torneamento visíveis. Acabamentos adicionais podem ser especificados de acordo com os requisitos de controle de corrosão e qualidade da superfície.
| Terminar | Aplicativo |
|---|---|
| Como usinado | Mantém a superfície torneada e marcas de usinagem visíveis |
| Passivação | Apoia a resistência à corrosão do aço inoxidável, removendo certos contaminantes superficiais e promovendo a camada protetora passiva |
| Polimento mecânico | Produz uma superfície mais lisa onde especificado |
| Outros tratamentos especificados | Aplicado de acordo com compatibilidade de materiais e requisitos de desenho |
A passivação é um tratamento de superfície e não um substituto para a seleção do tipo de aço inoxidável apropriado. A especificação de acabamento deve identificar o processo necessário e os critérios de aceitação.
Fundada em 2007, a SHENGFA Hardware forneceServiços de usinagem CNC e processamento de metalpara componentes de aço inoxidável, aço carbono e liga de alumínio. A produção pode começar a partir de arquivos CAD, desenhos dimensionados ou especificações de componentes, com operações de usinagem selecionadas para corresponder à geometria da peça.

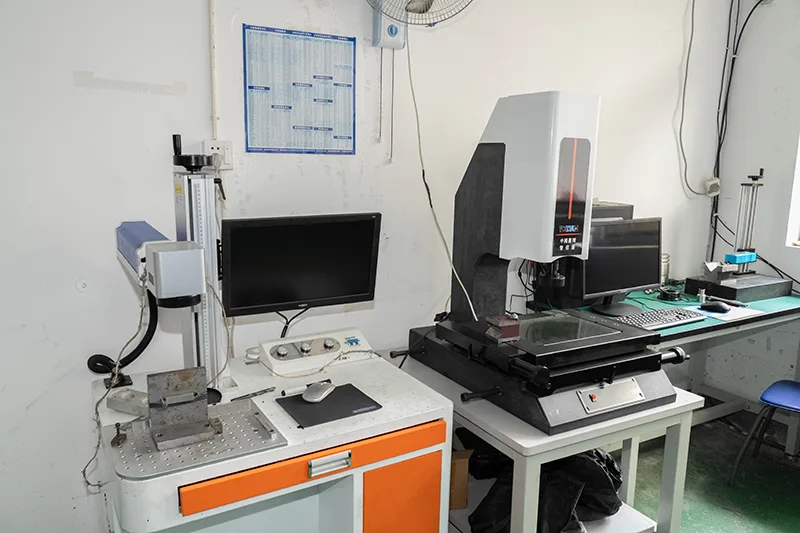

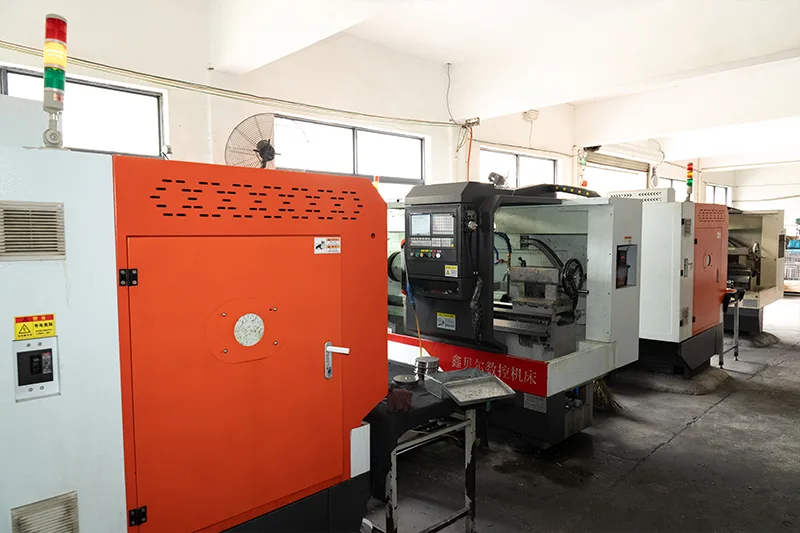

Para adaptadores de flange rosqueados, a sequência de usinagem abrange torneamento de flange, perfuração e escareamento de furos de montagem, rosqueamento interno e acabamento de arestas. As dimensões do flange, as posições dos furos, o ajuste da rosca, a geometria do ressalto de localização e a rugosidade da superfície constituem os principais pontos de inspeção. Os equipamentos de inspeção listados da SHENGFA incluem máquinas de medição por coordenadas (CMMs), projetores ópticos 2D e testadores de rugosidade superficial. Equipamentos de inspeção por raios X também estão disponíveis para aplicações que exigem exame de estrutura interna.
SHENGFAServiços OEM e ODMacomodar a produção de componentes baseada em desenho, incluindo materiais especificados, padrões de rosca, tolerâncias dimensionais e tratamentos de superfície. O planejamento da produção também considera a quantidade do pedido e a documentação de inspeção, vinculando a sequência de usinagem aos requisitos funcionais do componente acabado.
Para peças de usinagem CNC de aço inoxidável, esta combinação de processos de usinagem, equipamentos de inspeção dimensional e produção baseada em desenhos suporta a fabricação de componentes com interfaces de montagem definidas, conexões roscadas e superfícies de contato. Para solicitar um orçamento, forneça o desenho da peça, classe do material, especificações da rosca, tolerâncias críticas, acabamento superficial e quantidade do pedido.
Envie o desenho do componente, classe do material, especificações de rosca, tolerâncias dimensionais, acabamento superficial e quantidade do pedido para SHENGFA Hardware para uma cotação.
SHENGFA fornece componentes de aço inoxidável usinados em CNC para conexões roscadas, conjuntos de montagem e outras aplicações industriais, com aço carbono e liga de alumínio disponíveis para projetos que exigem propriedades alternativas de materiais.
Enviar consultaUse materiais de fixação compatíveis, aplique um lubrificante antigripante adequado para aço inoxidável e controle a velocidade e o torque da montagem. Evite reutilizar roscas que apresentem sinais de desgaste ou deformação.
Especifique o padrão da rosca, o diâmetro nominal, o passo, a classe de tolerância e o método de inspeção no desenho. A especificação da rosca do componente correspondente deve ser confirmada antes da produção para evitar problemas de ajuste.
A passivação remove contaminantes superficiais sem remover intencionalmente o material de base, portanto não deve alterar as dimensões funcionais. As dimensões críticas e o ajuste da rosca ainda devem ser verificados após o acabamento, se o desenho assim o exigir.
O ângulo do escareador deve corresponder ao ângulo da cabeça do parafuso para garantir o assentamento adequado e a distribuição da carga. Um ângulo incorreto pode reduzir a área de contato e causar afrouxamento ou danos à superfície sob vibração.
Sim. SHENGFA aceita usinagem OEM e ODM a partir de desenhos dimensionados ou arquivos CAD. Quantidades de protótipos e pequenos lotes podem ser cotadas com base no material, tolerâncias, requisitos de inspeção e especificações de acabamento.
